应急救援产品图谱

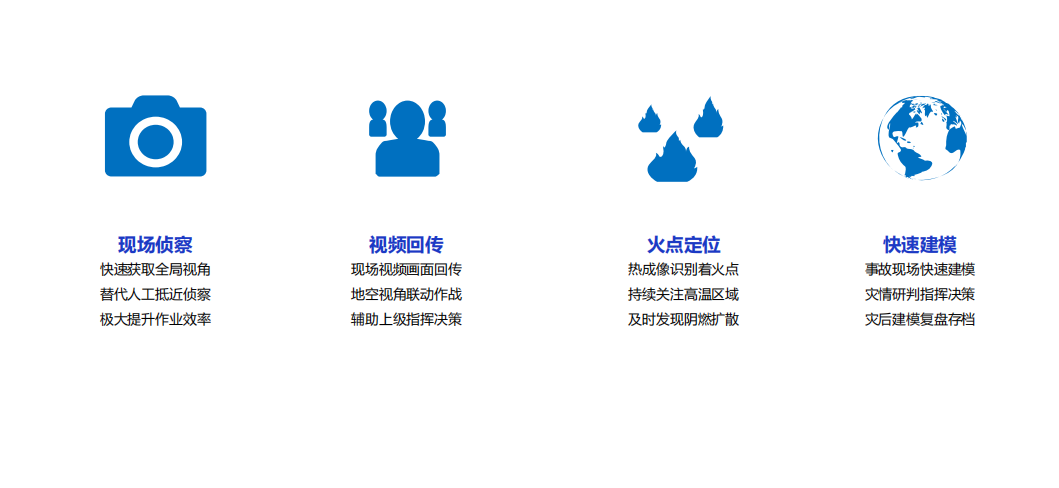

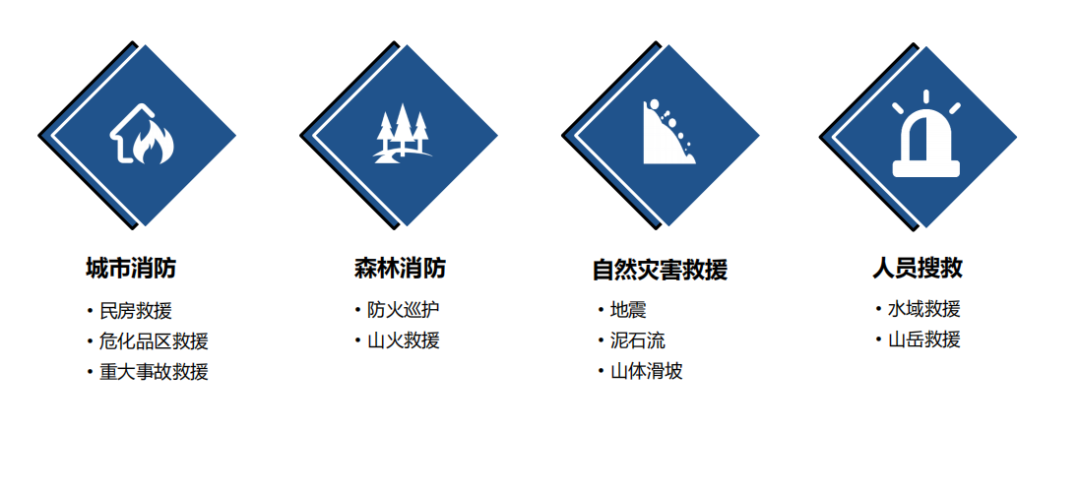

应急救援无人机应用场景

城市消防-现场灾情侦查

重量无人机一键起飞，拍摄多张照片并自动拼接一线的全景照片，后台可拖动，放大查看一线现场照片，完成360°无死角观察。

随时起飞

重量<1kg，折叠后接近水壶体积可在1分钟内安装好螺旋桨起飞续航时间30min。

专业可靠

全向障碍感知功能，密码保护功能，可提醒飞手附近民航客机。

城市消防-视频回传

方案介绍

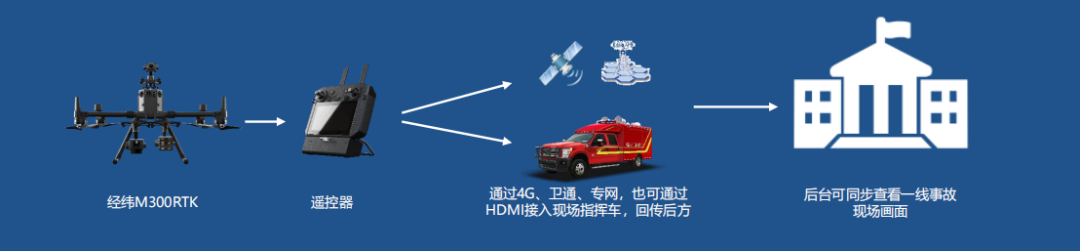

无人机可将现场空中俯拍画面接入现场指挥车，通过卫星、专网LTE等方式，回传到指挥中心，指挥中心通过一线空中视频画面，可对救灾现场进行统筹和指挥。

方案亮点

直观∶无人机可悬停于现场，直观了解一线灾情。

范围广∶***高飞行高度可达500m，对大范围的灾区，可进行较为直观的图像采集。

城市消防-火场测温|定位火点

飞行平台经纬M300 RTK

55分钟续航且热换电，H20T混合传感器负载，定位标记火点位置。

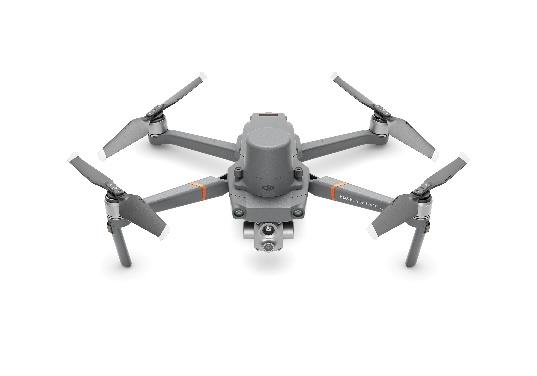

飞行平台御2行业进阶版

小巧便携快速起飞，“一键全景”侦查，双光热成像镜头。

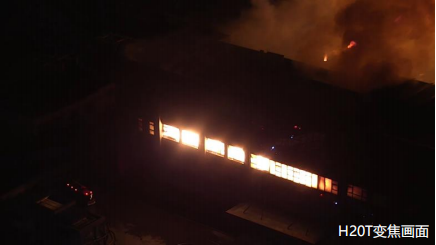

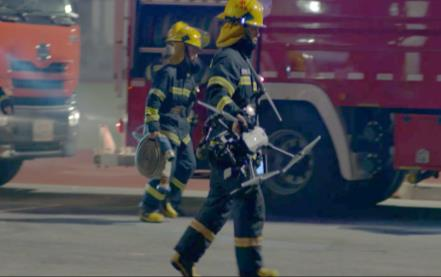

抵达火灾现场

快速展开无人机，飞抵火场上空侦察

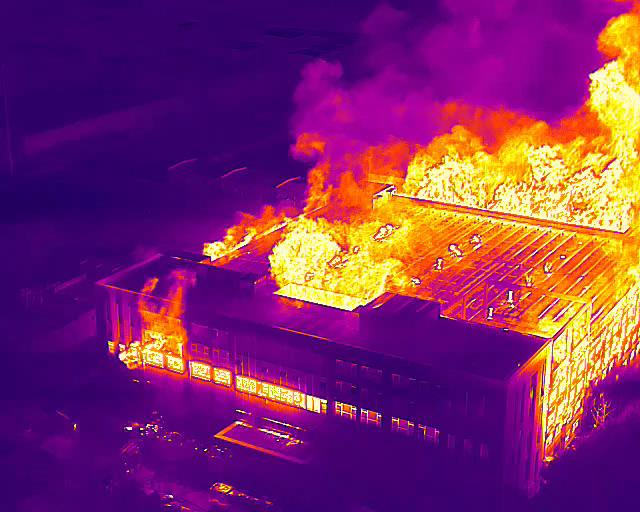

可见光与红外热成像结合，火场测温，定位火点

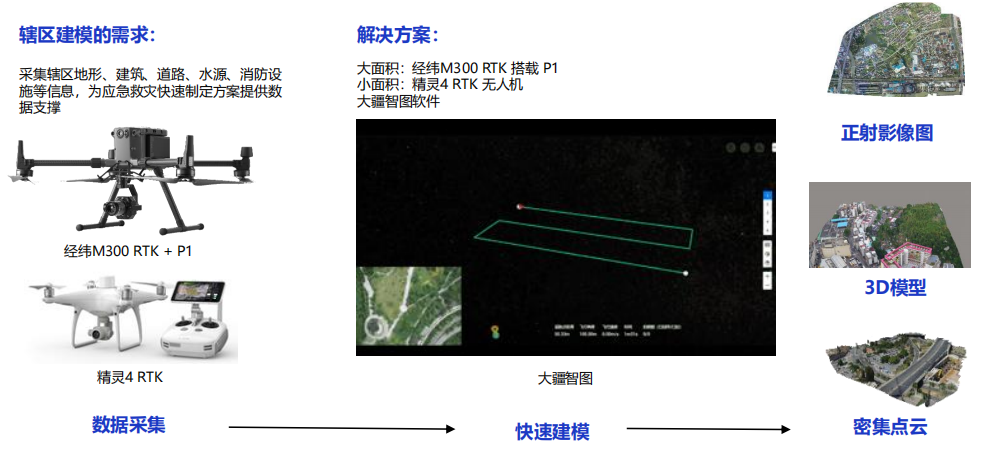

回传至后台指挥中心，实现信息共享城市消防-快速建模

城市消防-华平联合解决方案

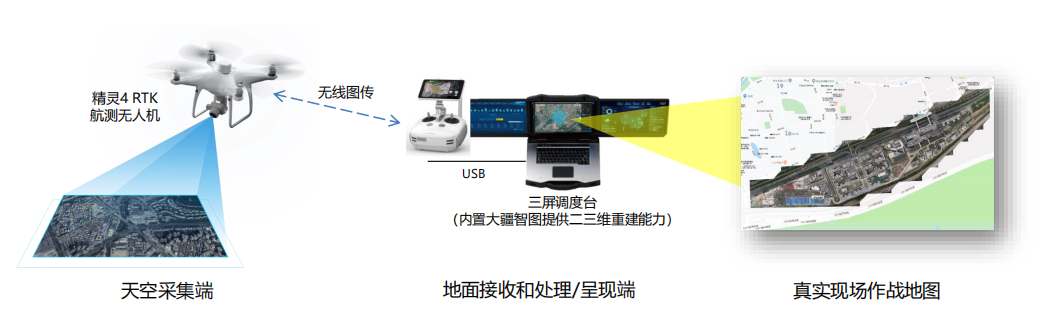

基于精灵4 RTK采集的图像和大疆智图航测软件可实时快速提供救援现场的真实二维地图，协助科学展开救援力量部署。

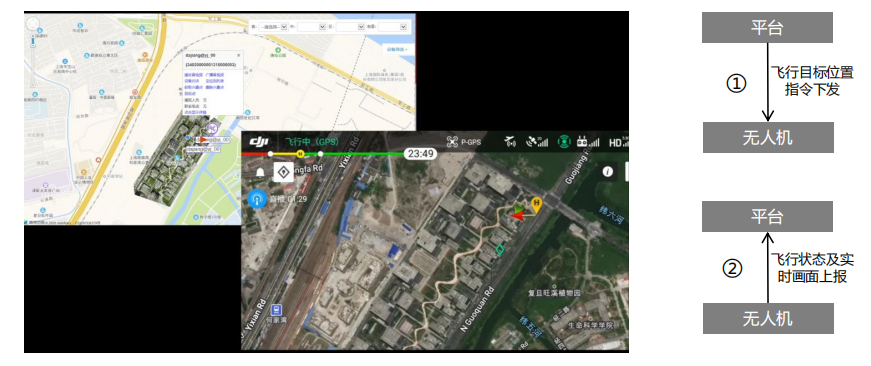

后台通过平台下发新的目标侦察点，飞手端收到新点位立即执行新的侦察任务，无人机实时位置和视频画面全过程同步后方平台。厂房救援案例常州光伏工厂火灾救援

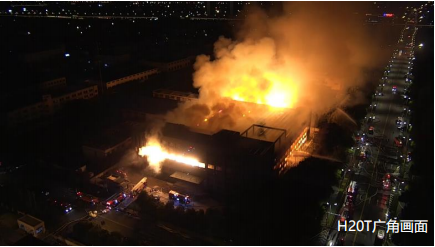

事件∶2020年3月8日，赛蓝光伏技术有限公司提纯车间发生火灾，高温硅水融化锅炉，把降温用的水瞬间变成水蒸气水蒸气遇电热丝，电解成氢气和氧气，引发剧烈高温大火。

救援面临的挑战∶由于硅粉、氢气燃烧产生2000度的高温，救援人员无法近距离对火情进行侦察，火灾周围有居民，严重威胁附近居民人生安全，水蒸气电解成的氢气和氧气，存在爆炸隐患。

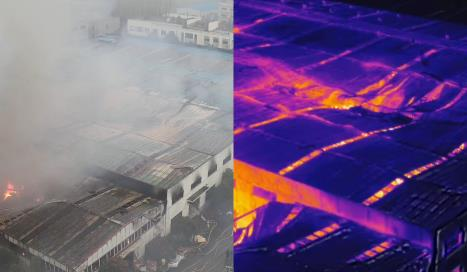

水泥粉覆盖前火场情况

水泥粉覆盖后火场情况

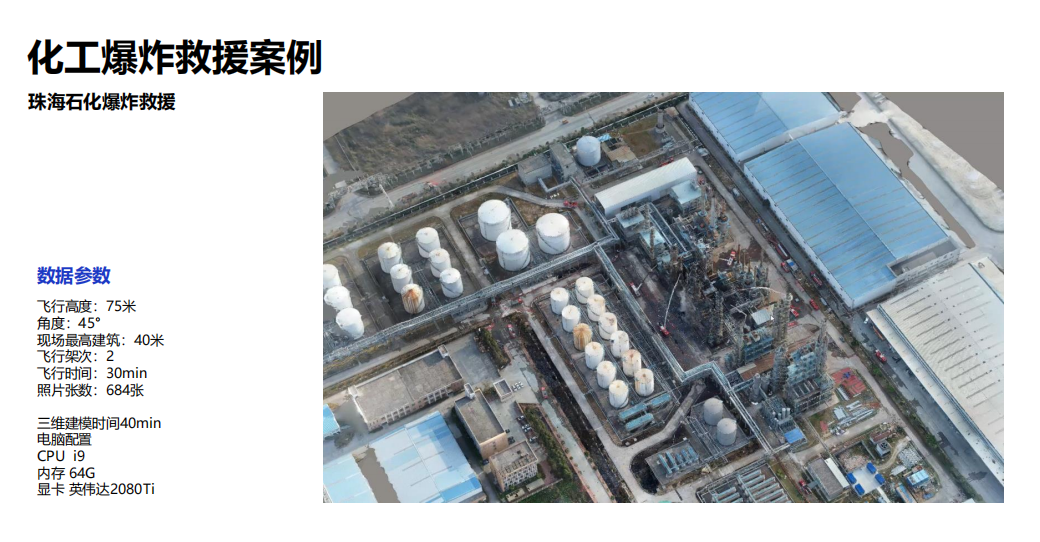

化工爆炸救援案例珠海石化爆炸救援

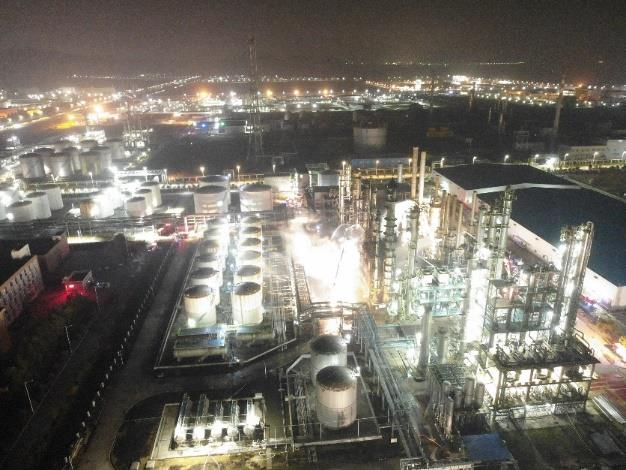

事件∶2020年1月14号下午1点40分许，珠海市高栏港区珠海长炼石化设备有限公司发生爆炸，事故发生后，应急管理、公安等部门和高栏港区迅速疏散长炼公司当班121名员工及周边厂区604人，对现场周边进行管控，省、市及珠海及周边地市消防救援力量迅速行动，114辆专业救援车辆、526名消防员、9台灭火机器人和危化品救援专家参与了救援，19∶15分明火扑灭。救援面临的挑战∶指挥中心2上级领导无法实时了解情况，进行指挥工作，现场有毒和易燃爆品多，严重威胁救援人员人生安全，各类危险品位置无法预测，存在扩散和隐患。

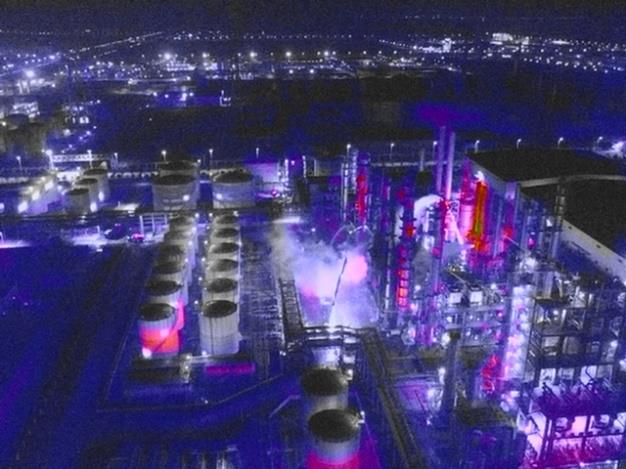

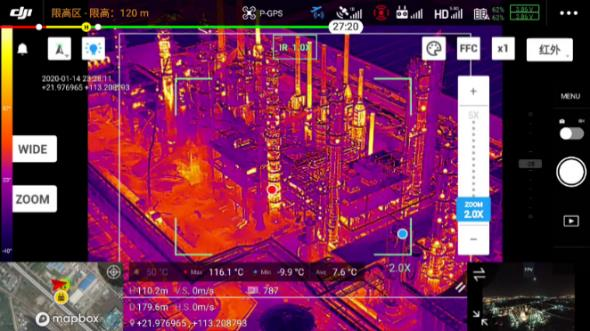

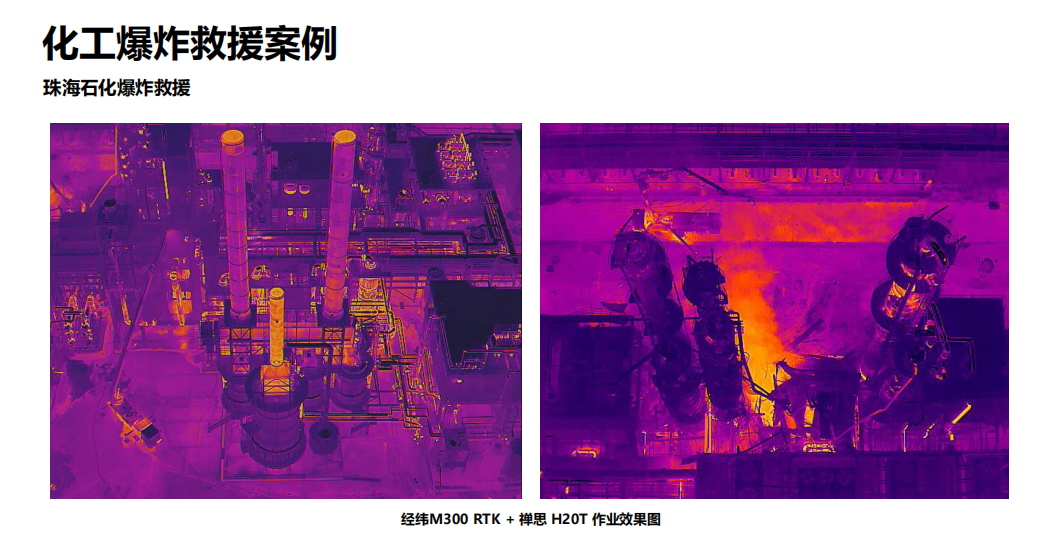

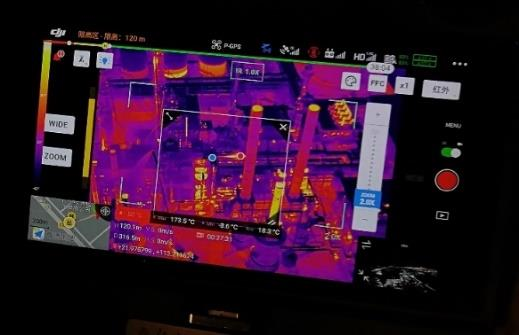

无人机热成像

快速侦察大面积火情，区域罐体高温预警，余火排查

实时画面回传

辅助供指挥中心决策，到达现场******时间M2ED起飞，连华平单回传视频到临时指挥部，同时M300RTK展开做起飞前准备，M300RTK作业切换期间，图传画面续接。

火场侦察∶指挥中心持续监控现场温度，对不易察觉的起火点进行侦察。无人机作业价值呈现∶通过无人机热成像协助及时预警，避免消防人员伤亡发生。大面积火情的快速侦查，及时回传画面供指挥中心决策。提前预判油温过高的罐体，避免二次爆炸。持续监测，过程中停止喷水降温，观察温度急剧升高区域，采取地面措施。

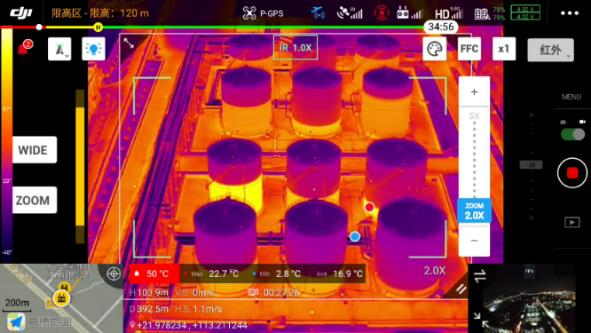

高温罐体

阴燃火点

高温反应塔

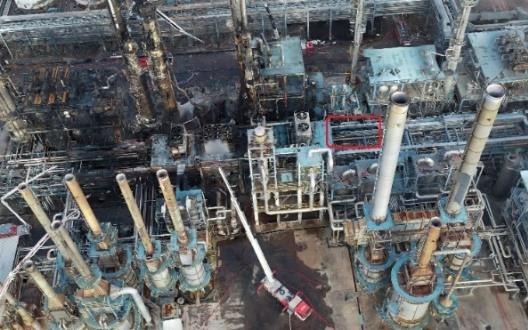

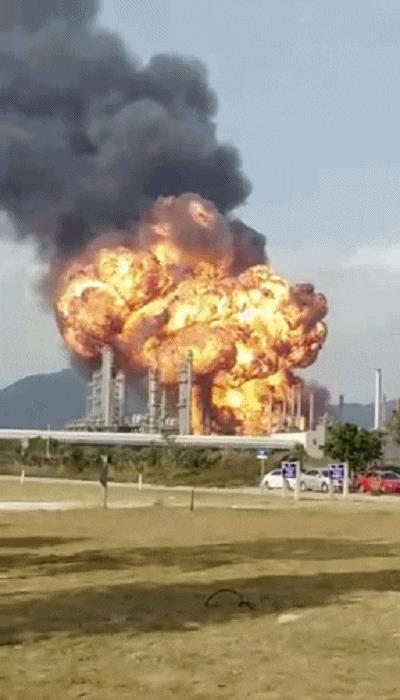

爆炸现场

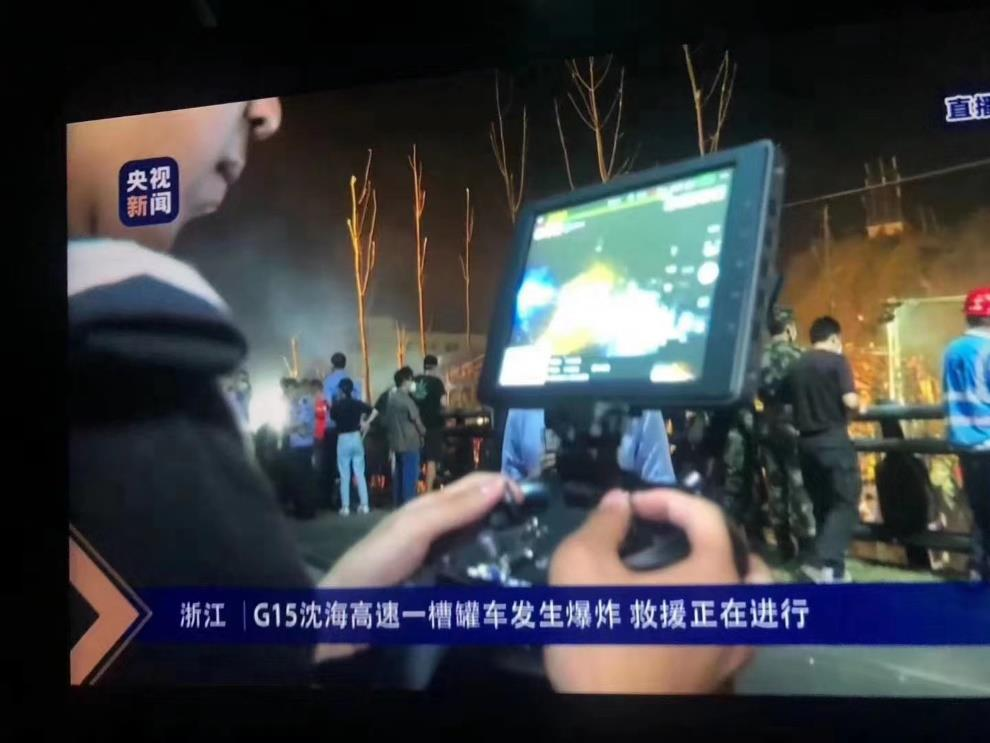

重大事故救援案例浙江温岭油罐车爆炸救援

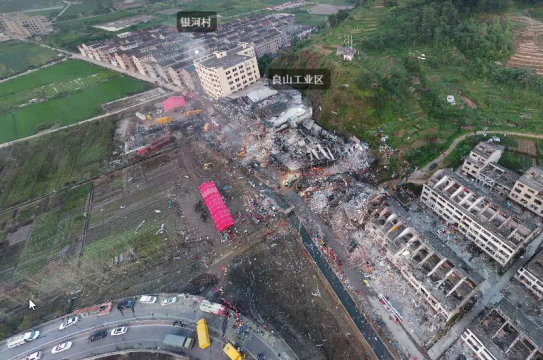

事件∶2020年6月13日下午4点46分左右，一辆满载液化石气的槽罐车在浙江省温岭市G15深海高速公路出口发生爆炸，引发周边民房及厂房破坏，造成人员伤亡和财产损失。救援面临的挑战事件∶夜间天完全黑了，现场部署的发电照明车、照明灯装置，提供的照明很难覆盖核心灾区的情况，给救援行动带来极大困难现场指挥中心与上级领导需要实时了解受灾现场全局情况，进行指挥决策工作，现场有毒和易燃爆品多，严重威胁救援人员人生安全，imian视角受局限，搜寻受灾被困群众效率低。

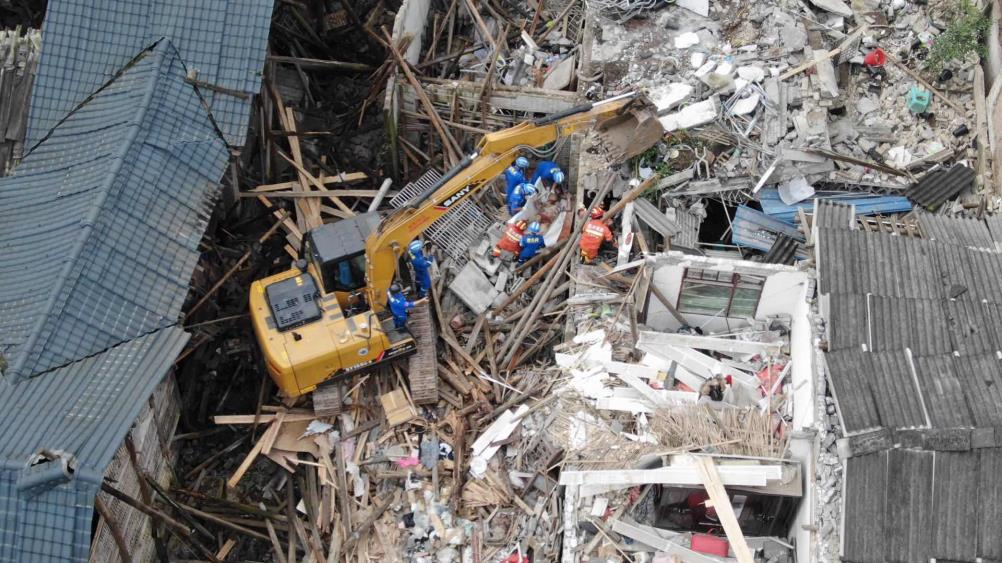

M300 RTK+H20多传感器灵活应用快速搜救

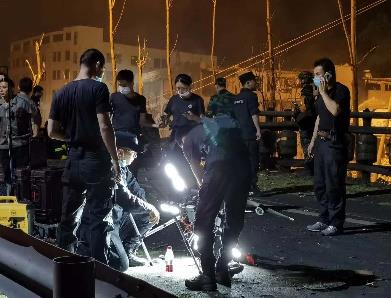

M300 RTK挂载照明负载机动照明

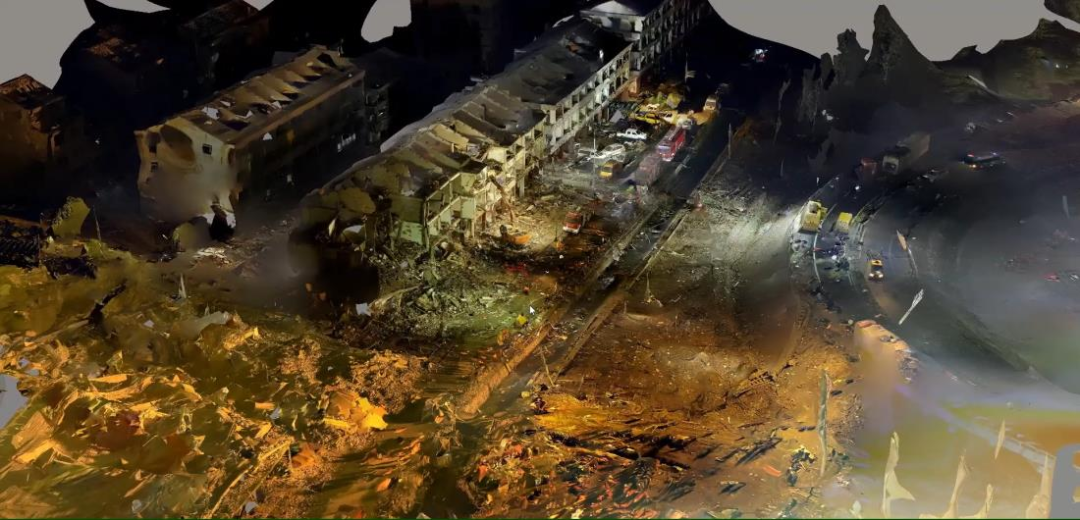

精灵4 RTK+Terra三维建模辅助指挥决策三维建模

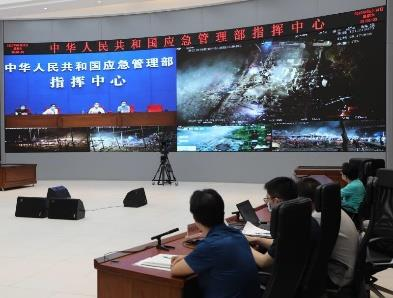

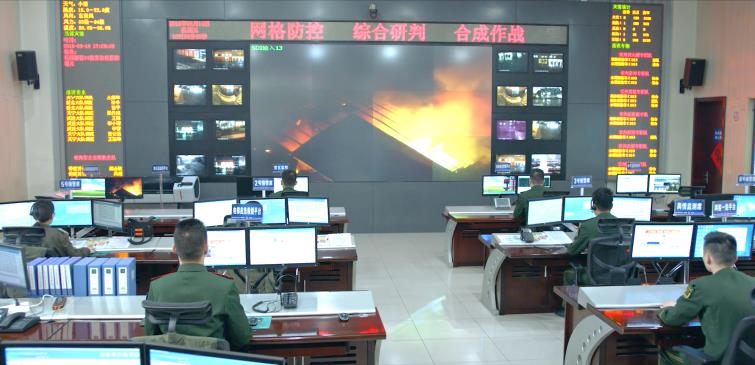

实时回传视频应急管理部指挥中心大屏

视频回传无人机作业价值呈现∶M300RTK搭载H20进行快速人员搜救，无人机搭载照明负载快速机动照明，辅助挖掘救援，通过单兵设备实时将现场画面回传应急管理部指挥中心，精灵4RTK与大疆智图建三维模型，通过云端共享给指挥中心进行相关标注，作为救援战术制定的重要依据。

自然灾害救援

自然灾害救援案例四川宜宾地震

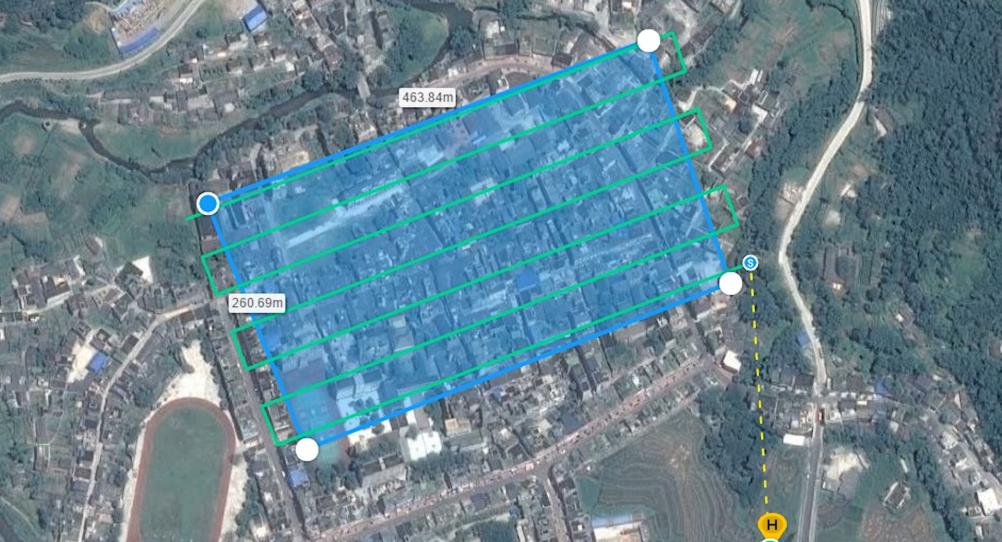

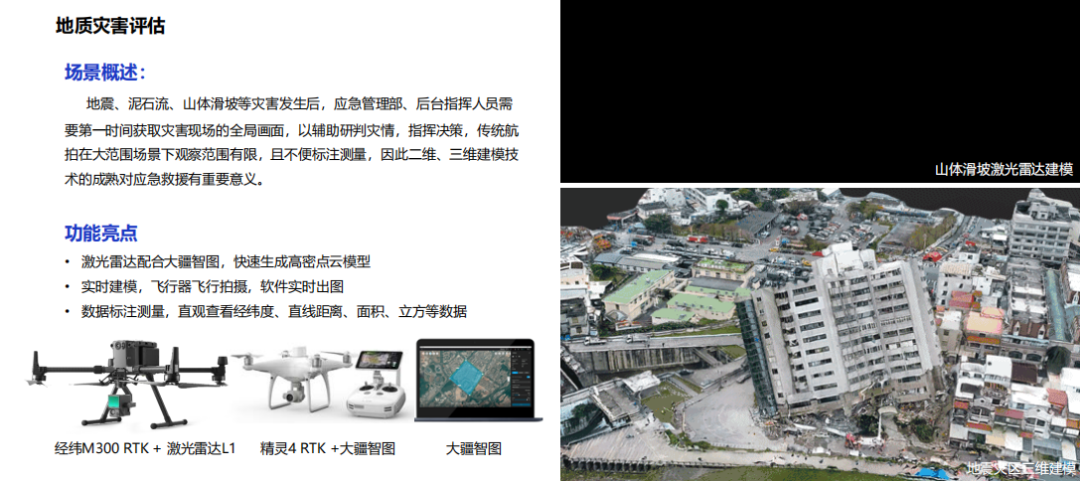

事件∶2019年6月17日22时55分，四川省宜宾市长宁县发生6.0级地震。灾情发生后，大疆技术团队随消防总队指挥连夜赶赴震区协助救援。主要输出∶8时20分输出现场实时生成的精度6cm/pixel二维模型，11时许输出二维重建精度为3cm/pixel覆盖90%核心受灾区域的二维模型。解决方案价值∶航线规划，控制飞机全自动完成数据采集任务，实时二维建模，飞行器飞行拍摄，软件实时出图，数据标注测量，直观查看经纬度、直线距离、面积、立方等数据，高空辅助人员搜救。贵州六盘水山体滑坡

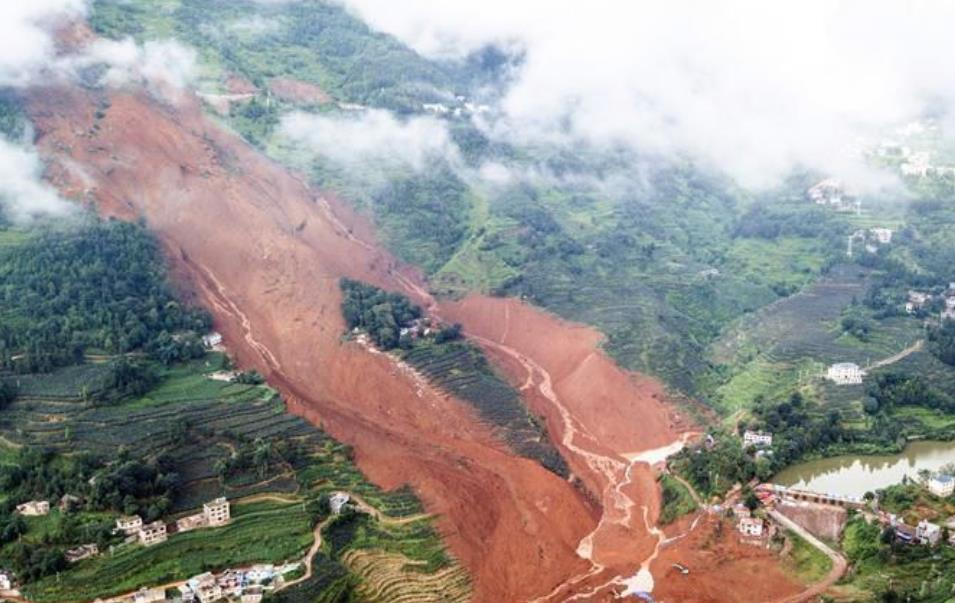

事件背景∶2019年7月23日21时20分，贵州六盘水市水城县鸡汤镇坪地村岔勾组发生一起山体滑坡时间，21幢房屋被埋。2019年7月24日，习近平作出重要指示，李克强就救灾工作作出批示。该山体滑坡造成近1600人受灾，43人死亡，9人失踪，700余人紧急转移安置，直接经济损失1.9亿元。现场复杂∶800多名救援人员、大型挖掘机及装载机20余台、大型运输车辆10余台、各类抢险救援车辆100余辆、搜救犬7条，27台救护车214名医护人员。应急管理部、自然资源部、卫健委现场指导协助。救援压力大∶21幢房屋被埋，救援害怕次生灾害无法掌握整体灾情∶缺乏固定摄像机，且单兵视角有限。

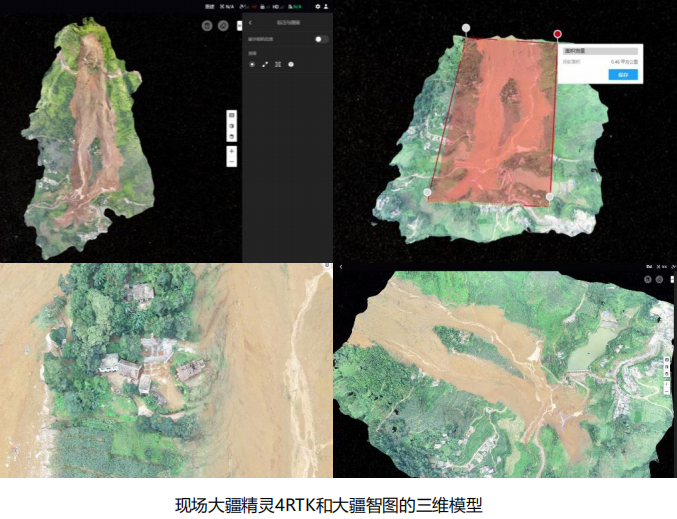

现场快速三维建模∶精灵4RTK快速起飞，将图片导入大疆智图快速建模。全局搜救∶高空飞行展开搜索。与地面处置力量通力合作∶每天多次建模，更新灾害现场全景，支持救援。回传指挥中心∶回传应急管理部做联合指挥使用。回解决方案价值∶自动规划航线采集515张图片，导入大疆智图18分钟建模完成，辅助指挥部制定决策，以全力搜救失联人员，******限度减少人员伤亡，无人机高空巡查，查看救援中的异常情况，防止次生灾害发生，确保救援人员安全，无人机视频回传指挥中心，辅助各级联合作战。

吉林德惠饮马决堤救援

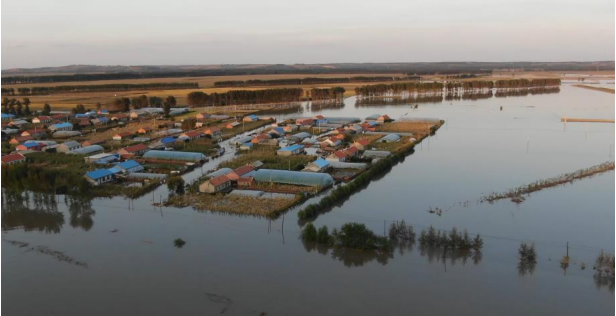

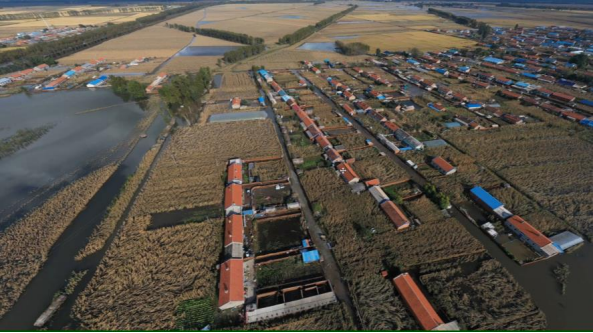

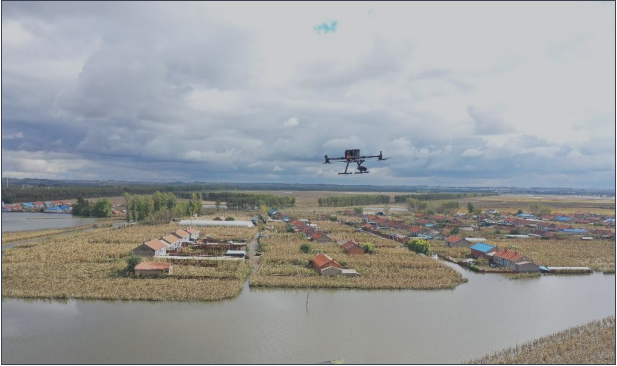

事件背景∶2020年8月下旬以来，东北地区遭遇台风“三连击”，受影响区域高度重叠，吉林省境内普降中到暴雨，多地发生内涝和建筑物损坏等险情。9月13日17时许，由于经历超高水位长期浸泡，吉林省长春市德惠市饮马河河段发生险情，决口长度33米，造成周边3个村庄、1.5万亩农田受灾，积水约1500万立方米。险情发生后，吉林省消防救援总队立即调集力量赶赴现场处置。制作指战地图∶M300 RTK采集核心受灾区，大疆智图输出二维正射模型。全景侦察∶御2行业版一键全景，快速侦察受灾点位。夜间巡堤∶夜间利用红外热成像，对堤坝作业情况巡查。

排涝监测∶无人机机动巡查各处受灾点位排涝进展。

一键全景∶无人机升空后，能够在1分钟内迅速生成全景照片，并通过云端进行共享，让所有作战团队及时了解灾情。

价值呈现∶各种地面侦察的设备视角有限，很难全面完整的呈现灾区的情况，无人机的全景视角，能够帮助指战员快速了解灾区的整体情况。

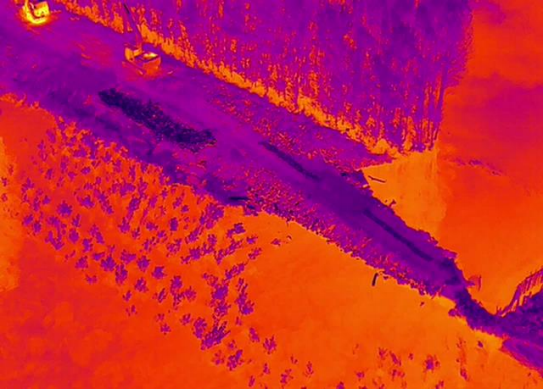

夜间H20T红外热成像巡堤画面

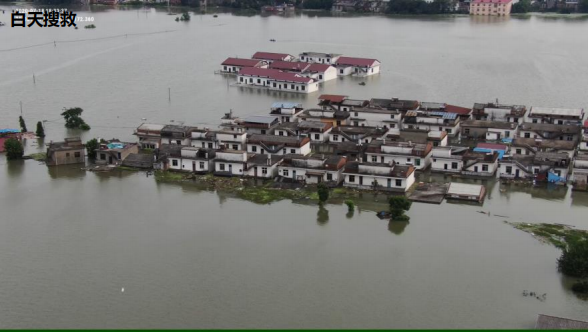

无人机巡察排涝作业人员搜救-水域救援

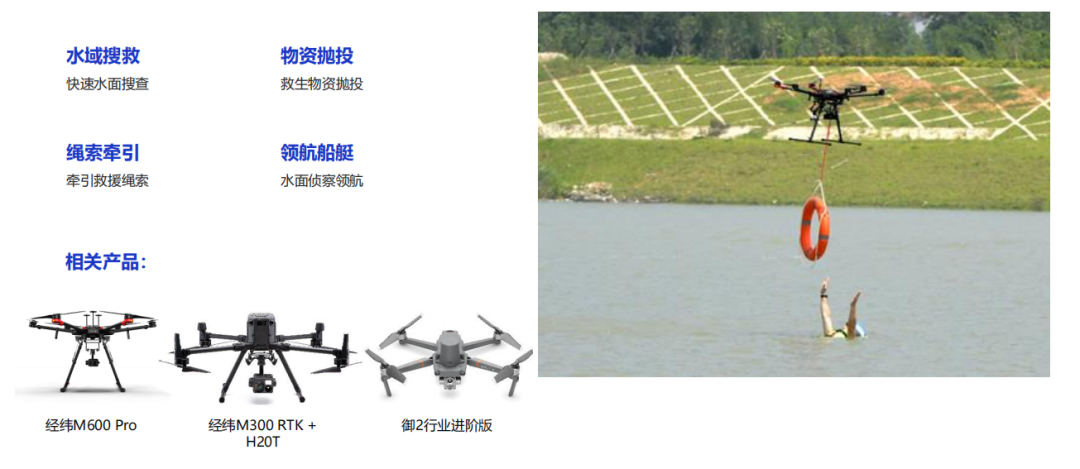

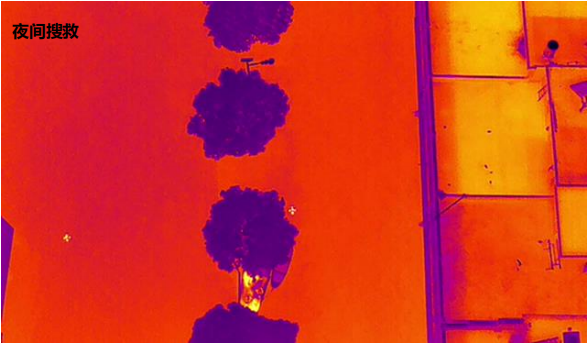

水域搜救∶经纬M300 RTK搭载禅思H20T能够满足全天候作业需求，白天可使用可见光变焦镜头，夜间使用红外热成像镜头，帮助应急救援队及时发现屋顶、树杈等位置的被困群众，并协助转移撤离。打点定位∶搜寻过程中，一旦发现被困人员，可通过禅思H20系列的激光传感器，进行打点定位将被困人员，打点位置信息可以一键截图分享给救援人员，极大的提高了救援的精准度和效率。

人员搜救-水域救援常州落水人员搜救

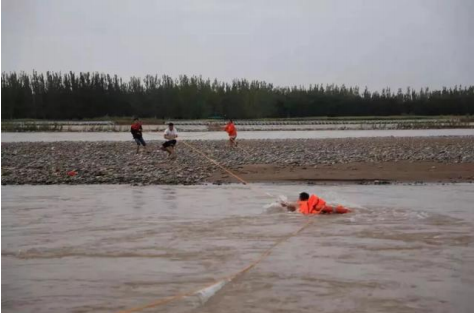

事件背景∶2019年8月20日消防人员接到报案，中卫市沙坡头区黄河大桥卫宁驾校向东5公里处，两名男子和一名女子被困在黄河中间的一处浅滩上。浅滩距离岸边40米左右，上涨的河水随时可能淹没河中央的浅滩。救援面临的挑战∶水流湍急，越到中央位置越无法掌控方向而顺水漂流浅滩河床是断崖式的，越靠近浅滩水越深，受水流影响大，只能越游越远，河中有暗礁，冲锋艇下水易抛锚。无人机的价值∶小型无人机提供现场环境侦察，牵引细线到达40米外的浅滩处，再靠细线拉扯牵引绳索，成功搭建了一条绳索救援通道。

人员搜救-山岳救援

作业难点∶地形复杂，人员行进及设备运输不便，搜索视角受限，缺少多维观测。

无人机用途∶空地联动，大范围无死角索搜抛投牵引，轻型设备输送转移，高空喊话引导安抚。

长沙老人山岳搜救

事件背景∶2019年5月13日，长沙消防接到有老人走失山东的求助，立即出动无人机携带热成像相机前往山中搜救，经过3个小时的搜索，翻遍几座大山，***终将老人成功找到，高效完成搜救任务。

搜救挑战∶搜索区域太大，无法准备定位，山路崎岖，搜索仅能沿着道路搜索，山路搜索指向性差。

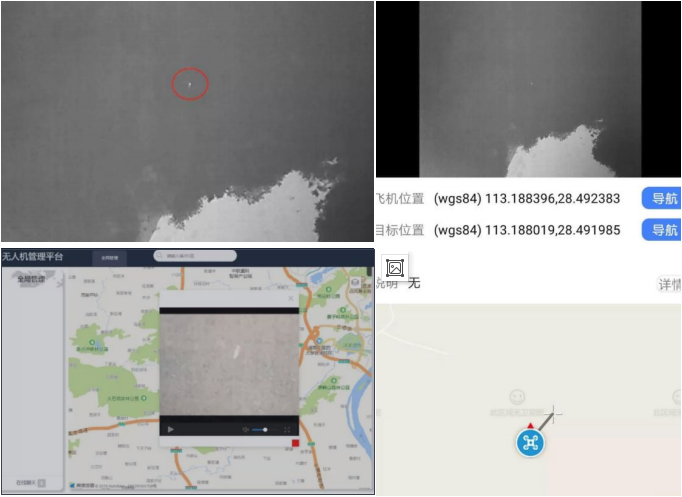

无人机的价值∶搜通过热成像发现疑似走失人员，拉近进一步判断，提供走失人员的准确位置，供搜救人员导向，平台联动，供多人分析判断。莆田游客山岳搜救

事件背景∶2019年12月16日20时许，接警涵江区梧塘镇九峰村九莲岩两名群众在山上迷路，立刻展开搜救，后与走失人员联系得知报警人有可能偏离方向往江口镇囊山方向行走。各方面救援团队和当地热心村民合力展开搜救。

救援挑战∶山区面积大道路崎岖难行，被困人员的手机GPS定位误差几公里，导致无法确认被困人员准确位置，从******天晚8点后开始搜救，到第二天天将放亮，被困人员仍未找到，且开始焦躁，出现不稳定情绪，一部手机电量耗尽，另一部手机电量也所剩不多且信号飘忽，情况十分危急。

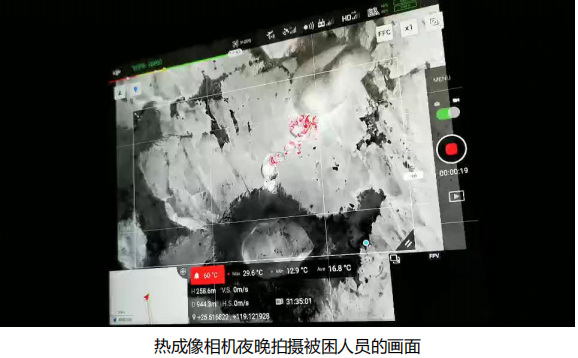

搜救过程∶御2行业版搭载夜航灯提供光源，通过被困人员可看到两处光线的交汇位置，锁定被困人员大概区域，无人机搭载热成像相机在目标区域展开搜救，次日凌晨1时许锁定受困人员准确位置，随后徒步上山施救，无人机搭载喊话器对其喊话安抚，研判被困人员的位置及救援路线。***终2名被困人员听到救援人员呼喊，在九莲岩山顶成功被救。

解决方案价值∶无人机搭载夜航灯提供照明光源，在山林上空飞行成功帮助被困人员辨别方向，根据光线交汇点位锁定被困区域，无人机搭载喊话器对被困人员不间断喊话安抚情绪，搭载热成像相机在目标区域展开搜查，不受山林崎岖地形的影响，成功寻找到被困人员，制定搜救路线。

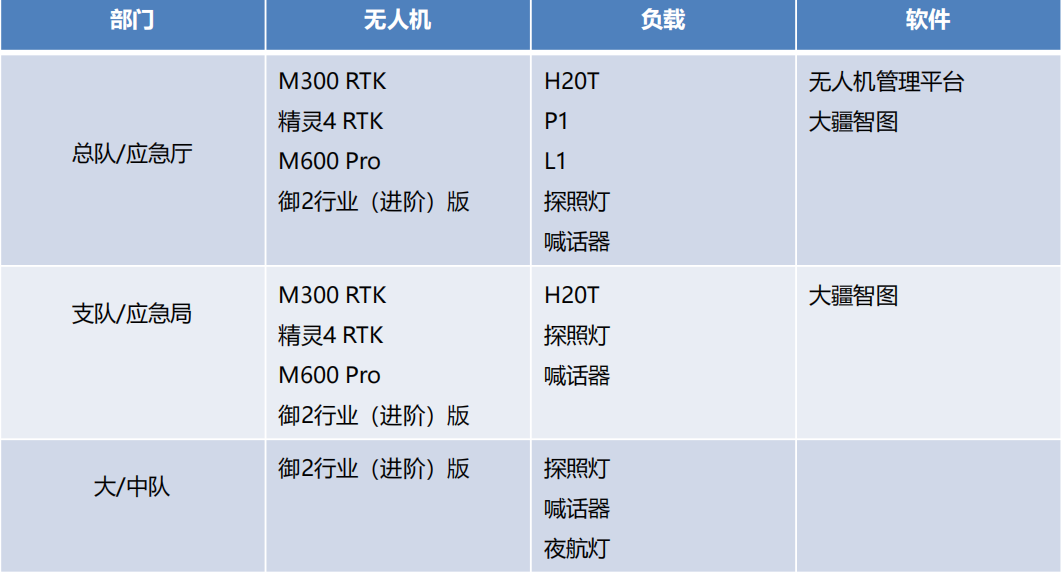

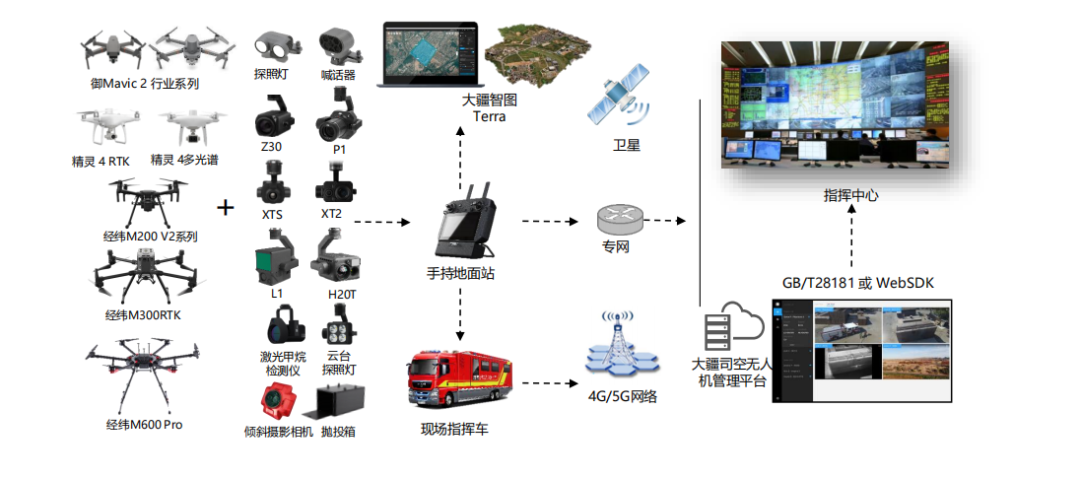

产品配置建议
